فیلتر گاز مایع

عملکرد، ساخت و خرید فیلتر گاز مایع

فیلتر گاز مایع یا همان ستون گاز مایع و یا صافی گاز مایع، یکی از اجزای حیاتی در زنجیره‌ ی تصفیه گاز مایع (LPG) در صنایع مختلف به شمار می‌رود. صافی گاز مایع وظیفه حذف بو، رطوبت و ناخالصی‌ها را از گاز بر عهده دارند و کیفیت نهایی محصول گازی، به میزان زیادی به عملکرد صحیح این ستون‌ها بستگی دارد. در صنایع دارویی، آرایشی، بهداشتی و حتی تولید محصولات صنعتی مانند اسپری رنگ، چسب و پولیش، گاز مایع شیرین‌ سازی‌ شده و عاری از ناخالصی نقش بسیار مهمی ایفا می‌کند.

در این مطلب به‌ صورت جامع، به بررسی عملکرد، ساختار، مواد اولیه، مراحل جوشکاری، فرایند عبور گاز در ستون و در نهایت راهنمای خرید فیلتر گاز مایع با کیفیت خواهیم پرداخت.

ستون گاز مایع چیست؟

گاز مایع پس از استخراج، معمولاً دارای درصدی از ناخالصی‌ هایی مانند رطوبت، ترکیبات گوگردی، بوی نامطبوع و آلاینده‌ های دیگر است. استفاده از چنین گازی در مصارف حساس، ممکن است باعث خرابی تجهیزات، کاهش کیفیت نهایی محصول و در برخی موارد، ایجاد خطرات ایمنی شود.

برای جلوگیری از این مشکلات، از تجهیزی به نام ستون گاز مایع یا همان فیلتر گاز مایع استفاده می‌شود. این ستون‌ ها با بهره‌گیری از جاذب‌ هایی مانند مواد مولکولارسیو (Molecular Sieve) گاز را تصفیه کرده و آن را برای استفاده در خطوط مختلف آماده می‌کنند.

مشخصات فنی و ابعاد فیلتر گاز مایع

ستون گاز مایع در سایزها و ابعاد گوناگون طراحی می‌شود که رایج‌ ترین آن‌ها:

قطر ستون: 8 اینچ و 12 اینچ

ارتفاع ستون: 2 متر یا 3 متر

اما باید توجه داشت که تعداد، سایز و ظرفیت ستون‌ها کاملاً وابسته به پارامترهای زیر است:

میزان مصرف گاز در کارخانه یا واحد صنعتی

مدت زمان کارکرد روزانه یا شیفتی

سطح کیفیت مورد نیاز گاز نهایی

نوع کاربری نهایی گاز (حساس یا عمومی)

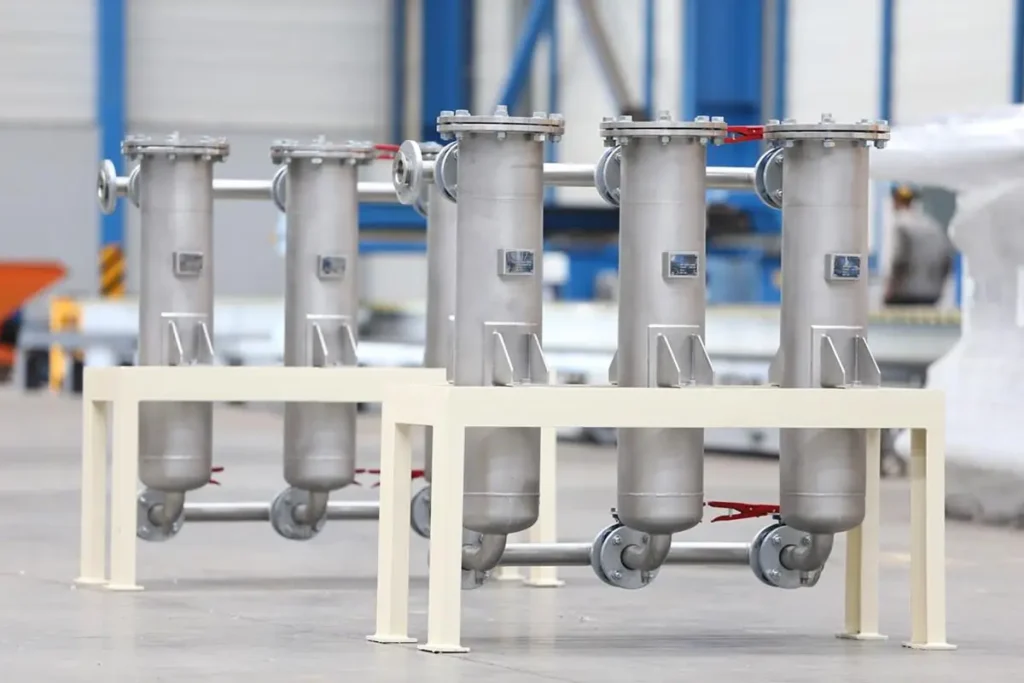

در بسیاری از خطوط تولید حرفه‌ای، از زنجیره‌ ای متشکل از ۶ ستون گاز مایع یا بیشتر استفاده می‌شود تا فرآیند تصفیه در چند مرحله انجام شده و خلوص نهایی به حداکثر برسد.

متریال مورد نیاز برای ساخت صافی گاز مایع

انتخاب جنس بدنه صافی گاز مایع تأثیر مستقیم بر مقاومت، طول عمر و کیفیت تصفیه گاز دارد. بسته به نوع کاربرد، مواد زیر پیشنهاد می‌شود:
۱. صنایع دارویی، بهداشتی و آرایشی

برای این کاربردها به دلیل حساسیت بالا و رعایت استانداردهای بهداشتی، استفاده از استنلس استیل 304 الزامی است. این نوع فولاد ضد زنگ مقاومت بالایی در برابر خوردگی، زنگ‌زدگی و آلودگی دارد.
۲. کاربردهای صنعتی مانند اسپری رنگ، چسب، براق‌کننده و …

در این موارد که حساسیت کمتری به بهداشت وجود دارد، می‌توان از لوله فولادی رده 40 با اتصالات فلنچی کلاس 300 استفاده کرد. این ترکیب باید دارای مقاومت فشاری حداقل ۴۰ بار باشد تا در برابر فشار بالای خطوط گاز مایع عملکرد ایمن داشته باشد.

مراحل دقیق جوشکاری ستون گاز مایع

ساخت صافی گاز مایع نیازمند دقت و رعایت نکات فنی در جوشکاری است. کوچک‌ترین خطا در جوش می‌تواند باعث نشت، افت فشار یا حتی انفجار شود. مراحل استاندارد جوشکاری عبارت‌اند از:

پاس ریشه (Root Pass): باید با الکترود 7018 انجام شود که دارای خواص نفوذ عمیق و مقاومت بالا در برابر ترک است.

پاس‌های میانی و نهایی: از الکترود 6010 استفاده می‌شود که برای پر کردن و پوشش دادن مناسب است.

نکته بسیار مهم: تمامی الکترودهای جوشکاری باید پیش از استفاده، در دستگاه گرمکن مخصوص و در دمای کنترل‌شده نگهداری شوند تا از جذب رطوبت و بروز نقص جلوگیری شود.

فرآیند عبور گاز مایع در صافی گاز مایع

مکانیزم عملکرد صافی گاز مایع به این شکل است:

گاز مایع توسط پمپ به بالای ستون تزریق می‌شود.

داخل ستون از مواد مولکولارسیو پر شده است که جذب‌ کننده قوی رطوبت و ترکیبات نامطلوب هستند.

گاز مایع از میان این مواد عبور کرده و در حین عبور، ناخالصی‌های آن جذب می‌شوند.

خروجی ستون به ستون بعدی متصل است، و این فرآیند به صورت سری در چند ستون (معمولاً ۶ عدد یا بیشتر) ادامه می‌یابد.

در پایان، گاز خروجی از آخرین ستون، کاملاً تصفیه‌ شده و بدون بو است و آماده ورود به واحدهایی مانند اسپری‌پرکنی یا خطوط بسته‌بندی می‌باشد.

نکات تکمیلی در طراحی و بهره‌برداری از ستون گاز مایع

ستون‌ ها باید دارای شیر اطمینان، فشارسنج، و والو تخلیه باشند تا کنترل کاملی بر فرایند تصفیه وجود داشته باشد.

مواد جاذب داخل ستون‌ ها (مولکولارسیوها) باید به‌صورت دوره‌ای تعویض یا احیا شوند تا عملکرد مؤثر حفظ شود.

در طراحی واحدهای بزرگ، استفاده از سیستم Bypass و Redundant Columns (ستون‌های پشتیبان) جهت پایداری در مواقع اورژانسی پیشنهاد می‌شود.

خرید فیلتر گاز مایع با کیفیت و قیمت مناسب

اگر در حال تجهیز کارخانه یا کارگاه خود هستید و نیاز به خرید صافی گاز مایع با کیفیت بالا و قیمت مناسب دارید؛ اندیشه افروز فجر با تجربه گسترده در طراحی، ساخت و تامین انواع ستون گاز مایع، آماده ارائه مشاوره تخصصی، ساخت سفارشی و فروش تجهیزات با بهترین قیمت و بالاترین استاندارد کیفی می‌باشد.

برای دریافت اطلاعات بیشتر، ثبت سفارش و مشاوره رایگان، با کارشناسان فروش ما تماس حاصل فرمایید.
